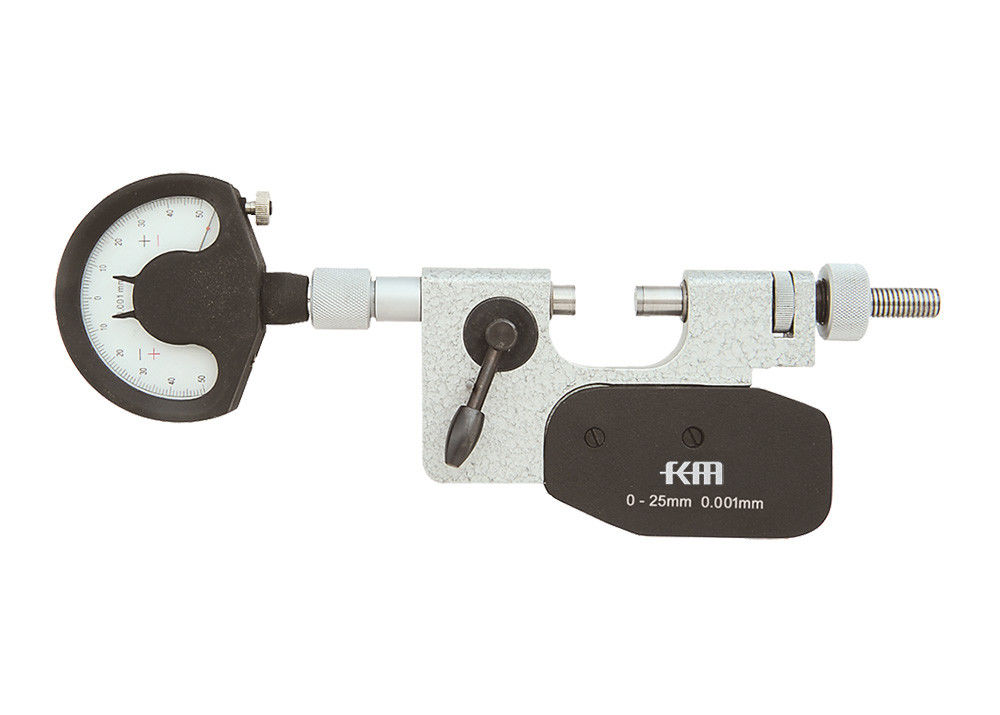

Jauge de contrôle à cliquet de précision pour la mesure rapide du diamètre des pièces produites en série
-
Mettre en évidence
Jauge de contrôle à cliquet de précision
,Jauge de contrôle à cliquet pour mesure rapide
-
GarantieD'un an
-
TaperComparateurs
-
MesuresMétrique
-
Gamme0~25mm
-
Graduation0,001 mm
-
Mesure du type de visageFace à mesure plate
-
EmballerABS ABS
-
Lieu d'origineShaanxi, Chine
-
Nom de marqueKM
-
CertificationISO DIN GB RoHS
-
Numéro de modèleLe KM-3509A-25
-
Détails d'emballageBoîte ABS 16*8*6cm/pièce 0,30kg/pièce
-
Délai de livraisondans les 15 jours
-
Conditions de paiementT/T, L/C, D/P, D/A, Western Union, Paypal, MoneyGram
-
Capacité d'approvisionnement50000pieces/month
Jauge de contrôle à cliquet de précision pour la mesure rapide du diamètre des pièces produites en série
Jauge de contrôle à cliquet de précision pour la mesure rapide des diamètres de pièces produites en série
Description du produit
La jauge de contrôle à cliquet est un outil de mesure idéal pour vérifier les dimensions externes des pièces cylindriques telles que les arbres, les boulons, et les queues, particulièrement adapté à la mesure rapide des composants produits en série.
Cette jauge de contrôle à cliquet à comparateur à cadran utilise un mécanisme de comparateur pour mesurer les tailles des pièces, les mesures étant affichées sur le comparateur à cadran. Disponible en deux options de précision : plage de ±0,025 mm avec une précision de 0,5 μm ou plage de ±0,050 mm avec une précision de 1 μm.
La jauge comporte trois types de faces de mesure distincts (A, B et C) pour s'adapter à diverses exigences de mesure. En tant qu'outil de précision essentiel, elle offre des solutions de mesure précises et efficaces pour les environnements de fabrication où la rapidité et la précision sont essentielles.
Principales caractéristiques
- Conçu pour mesurer les dimensions externes des pièces cylindriques produites en série.
- Comparateurs à cadran de haute précision en option disponibles.
- Course de l'enclume mobile : 3 mm.
- Comprend un étui de protection adapté.
Spécifications du produit
| N° de commande | Plage | Graduation | Type de face de mesure |
|---|---|---|---|
| KM-3509A-25 | 0~25mm | 0.001mm |  |
| KM-3509A-50 | 0~50mm | 0.001mm | |
| KM-3509A-100 | 50~100mm | 0.001mm | |
| KM-3509A-150 | 100~150mm | 0.001mm | |
| KM-3509A-200 | 150~200mm | 0.001mm | |
| KM-3509B-40 | 0~40mm | 0.001mm | |
| KM-3509B-90 | 40~90mm | 0.001mm | |
| KM-3509B-140 | 90~140mm | 0.001mm | |
| KM-3509B-190 | 140~190mm | 0.001mm | |
| KM-3509D-40 | 0~40mm | 0.001mm | |
| KM-3509D-90 | 40~90mm | 0.001mm | |
| KM-3509D-140 | 90~140mm | 0.001mm | |
| KM-3509D190 | 140~190mm | 0.001mm |
Comparateurs à cadran optionnels
| N° de commande | Plage | Graduation | Précision | Dimension d'installation |
|---|---|---|---|---|
| KM-343-008 | ±0,025mm | 0.001mm | 0,5μm | φ8H7 |
| KM-343-009 | ±0,050mm | 0.001mm | 1μm | φ8H7 |
Applications
La jauge de contrôle à cliquet à comparateur est principalement utilisée dans la fabrication pour le contrôle qualité des dimensions des pièces cylindriques, y compris les arbres, les boulons et les queues. Elle est particulièrement efficace pour la mesure rapide des composants produits en série, garantissant la précision dimensionnelle du produit.
Instructions d'utilisation
- Assurez-vous d'une installation et d'un étalonnage corrects avant utilisation.
- Positionnez correctement les pièces sur la plateforme de mesure, en maintenant l'alignement parallèle.
- Effectuez un entretien régulier pour préserver la précision et prolonger la durée de vie du comparateur à cadran.
Informations sur l'entreprise
Qui sommes-nous ?
Deko Corporation est spécialisée dans le développement, la fabrication et la commercialisation d'outils de mesure de précision de la marque KM en Chine continentale.
Quels produits proposons-nous ?
Notre gamme de produits comprend des comparateurs à cadran, des micromètres, des pieds à coulisse, des jauges d'alésage, des jauges de hauteur, des jauges d'épaisseur à cadran, des jauges de profondeur, des rapporteurs d'angle, des cales étalons, des niveaux, et plus encore.
Quelles sont les conditions commerciales ?
Nous prenons en charge les conditions commerciales FOB, CFR, CIF et EXW.
Quelles sont les formes de paiement ?
Nous acceptons T/T, L/C, D/A, D/P, PayPal et Western Union.
Acceptons-nous la personnalisation ?
Oui, les services OEM sont disponibles.
Qu'en est-il du service après-vente ?
Tous les produits sont assortis d'une garantie d'un an. Les pièces défectueuses seront remplacées rapidement. Nos processus stricts d'étalonnage et d'inspection garantissent une qualité de produit fiable.
