Fournisseurs chinois Raccord de tuyau en titane forgé Bride filetée pour haute étanchéité
-
Mettre en évidence
bride filetée en titane forgé
,Bride NPS 1/2-6
,Bride en titane Classe 150-300
-
Désignation matérielleTA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7 ETC
-
TailleNPS 1/2-NPS 6
-
OEM / ODMDisponible
-
PressionClasse 150, classe300
-
TechniqueForgé
-
Surface d'étanchéitéRF, MFM, TG, FF
-
Lieu d'origineShaanxi, Chine
-
Nom de marqueVOTECH
-
CertificationASME,ANSI
-
Numéro de modèleclasse150
-
Détails d'emballageExporter un étui en bois standard, ou peut être personnalisé
-
Délai de livraison7-15 jours
-
Conditions de paiementMoneygram, Western Union, T / T, D / P, D / A, L / C
-
Capacité d'approvisionnement100 tas / mois

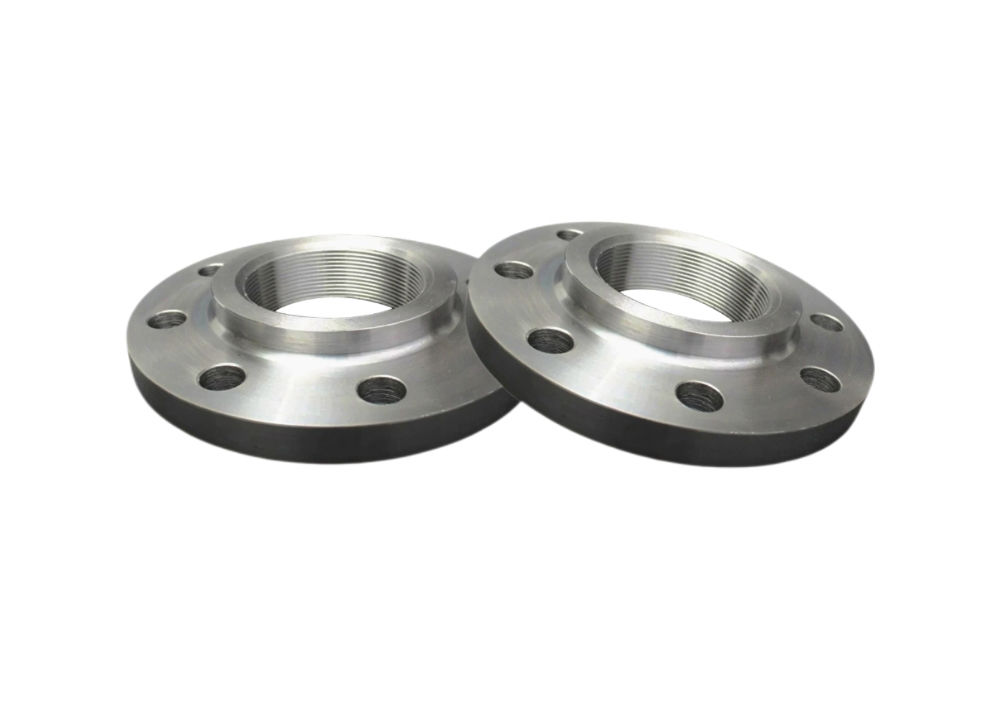

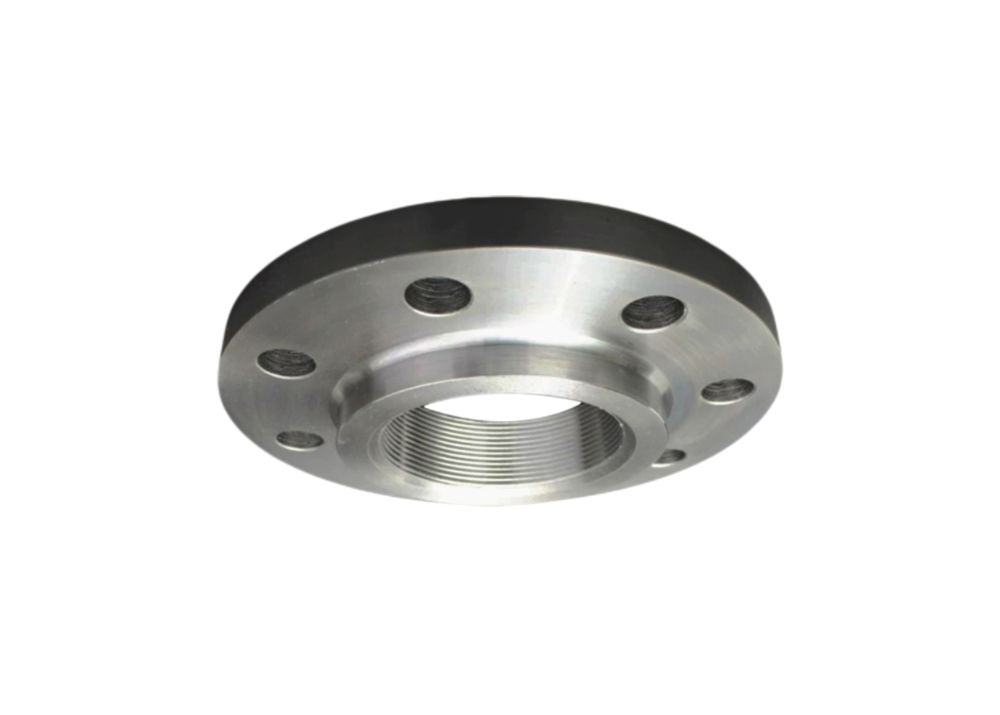

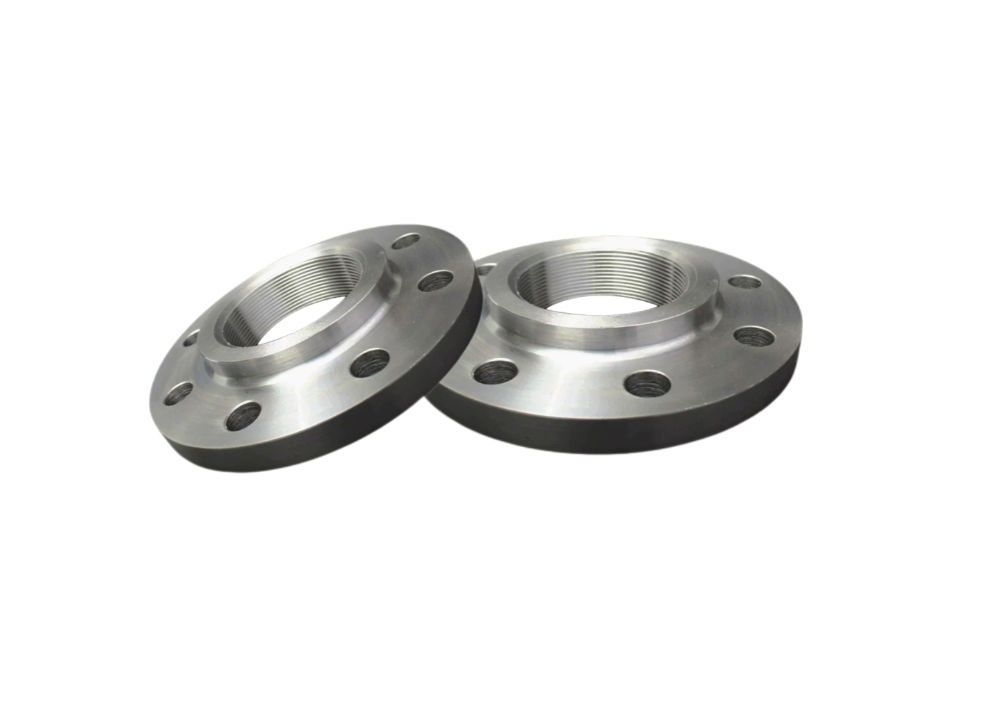

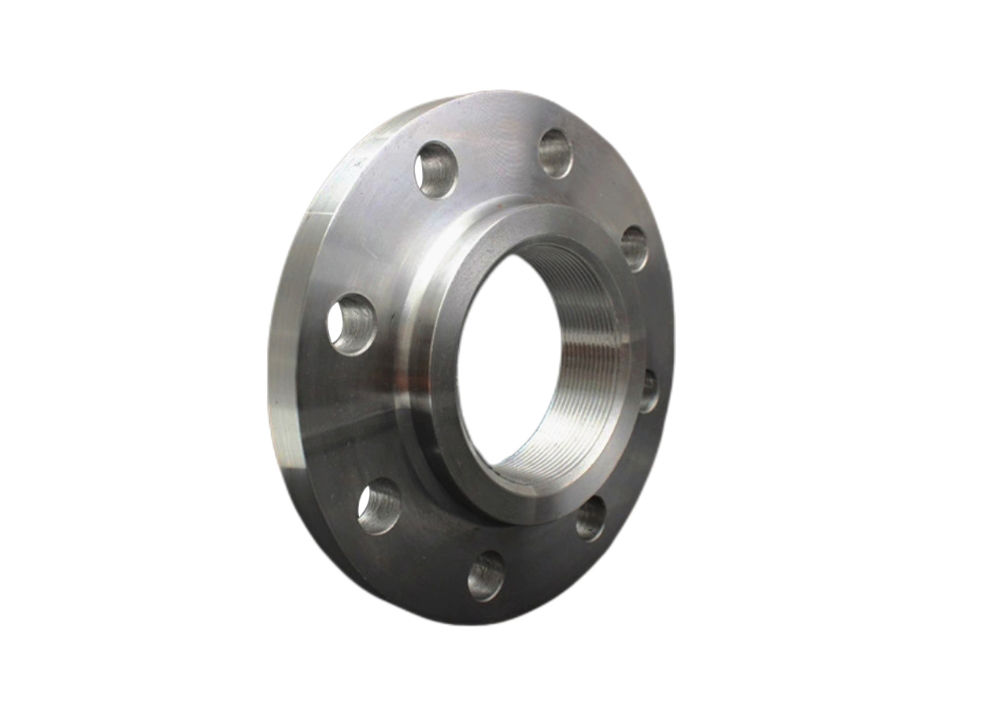

Fournisseurs chinois Raccord de tuyau en titane forgé Bride filetée pour haute étanchéité
Fournisseurs chinois de raccords de tuyauterie en titane forgé, bride filetée pour une étanchéité élevée
Les brides de tuyauterie filetées en titane sont des composants essentiels dans les systèmes de tuyauterie de multiples industries, notamment la transformation chimique, le raffinage du pétrole, l'ingénierie offshore, la production d'énergie, les produits pharmaceutiques et la transformation des aliments. Ces brides excellent dans la manipulation de milieux hautement corrosifs tels que l'acide chlorhydrique, l'acide sulfurique et l'eau de mer. L'exceptionnelle résistance à la corrosion du titane assure l'intégrité structurelle et la fiabilité de l'étanchéité dans les environnements difficiles, réduisant considérablement les coûts de maintenance et prolongeant la durée de vie des équipements. De plus, les brides en titane offrent des avantages substantiels en termes de poids par rapport aux alternatives traditionnelles en acier inoxydable ou en acier au carbone, ce qui les rend idéales pour les applications où la réduction de poids est essentielle.
Ces brides filetées sont fabriquées avec précision à partir de titane non ferreux ou d'alliages de titane, avec des raccords filetés au lieu du soudage. L'alésage interne est usiné pour former des filetages de tuyaux précis, offrant une installation et une maintenance faciles. Cette conception les rend particulièrement adaptées aux systèmes de tuyauterie où le soudage n'est pas autorisé, en particulier dans les environnements à basse pression.
Spécifications du produit
| Norme | ASME, ANSI |
|---|---|
| Désignation du matériau | TA1, TA2, TA9, TA10, GR1, GR2, GR7, GR12, GR16, N5, N6, N7, etc. |
| Taille | NPS 1/2 - NPS 6 |
| OEM et ODM | Disponible |
| Pression | Classe 150, Classe 300 |
| Techniques | Forgé |
| Surface d'étanchéité | RF, FF |
| Type | Bride filetée |
| Emballage | Caisse en bois standard d'exportation, ou peut être personnalisé |
| Application | Pétrole, chimie, construction navale, pharmaceutique, métallurgie, machines, coude à emboutir, industries alimentaires et autres |
Spécifications dimensionnelles Classe 150 (mm)
|
Dimension nominale |
Diamètre extérieur du tuyau en acier |
Taille de connexion |
Épaisseur de la bride |
L'extrémité large du col de la bride |
Hauteur de la bride |
Spécification du filetage du tuyau Rc ou NPT |
|||||
|
DN |
NPS |
Diamètre extérieur de la bride |
Le diamètre du cercle central du trou de boulon |
Diamètre du trou de boulon |
Boulon |
Le nombre de trous de boulons |
|||||
|
15 |
1/2 |
21.3 |
90 |
60.3 |
16 |
M14 |
4 |
9.6 |
30 |
14 |
1/2 |
|
20 |
3/4 |
26.9 |
100 |
69.9 |
16 |
M14 |
4 |
11.2 |
38 |
14 |
3/4 |
|
25 |
1 |
33.7 |
110 |
79.4 |
16 |
M14 |
4 |
12.7 |
49 |
16 |
1 |
|
32 |
1-1/4 |
42.4 |
115 |
88.9 |
16 |
M14 |
4 |
14.3 |
59 |
19 |
1-1/4 |
|
40 |
1-1/2 |
48.3 |
125 |
98.4 |
16 |
M14 |
4 |
15.9 |
65 |
21 |
1-1/2 |
|
50 |
2 |
60.3 |
150 |
120.7 |
18 |
M16 |
4 |
17.5 |
78 |
24 |
2 |
|
65 |
2-1/2 |
76.1 |
180 |
139.7 |
18 |
M16 |
4 |
20.7 |
90 |
27 |
2-1/2 |
|
80 |
3 |
88.9 |
190 |
152.4 |
18 |
M16 |
4 |
22.3 |
108 |
29 |
3 |
|
100 |
4 |
114.3 |
230 |
190.5 |
18 |
M16 |
8 |
22.3 |
135 |
32 |
4 |
|
125 |
5 |
139.7 |
255 |
215.9 |
22 |
M20 |
8 |
2.3 |
164 |
35 |
5 |
|
150 |
6 |
168.3 |
280 |
241.3 |
22 |
M20 |
8 |
23.9 |
192 |
38 |
6 |
Questions fréquemment posées
1. Quelles sont les performances exceptionnelles des brides filetées en titane en termes de résistance à la corrosion ?
Les brides filetées en titane présentent une résistance exceptionnelle aux milieux corrosifs, notamment l'eau de mer et les ions chlorure. Leur résistance à la corrosion surpasse considérablement celle de l'acier inoxydable et de l'acier au carbone, ce qui les rend particulièrement adaptées aux environnements exigeants des industries marine et chimique.
2. Les brides filetées en titane nécessitent-elles des mesures antirouille supplémentaires ?
Aucune mesure antirouille supplémentaire n'est requise. Les brides filetées en titane peuvent être utilisées à long terme sans revêtements ni protection cathodique, éliminant ainsi les risques de rouille et réduisant considérablement les besoins de maintenance.
3. Où réside l'avantage de légèreté des brides en titane ?
Le titane offre une résistance comparable à celle de l'acier, mais avec seulement 60 % de la densité de l'acier. Cette propriété permet une réduction de poids significative dans des applications telles que l'aérospatiale et la construction navale, tout en maintenant une capacité de charge élevée.
4. Comment les brides en titane se comportent-elles dans les environnements à basse température ?
Les brides en titane conservent une excellente ténacité dans les environnements à très basse température (tels que les applications d'azote liquide et d'oxygène liquide), ce qui en fait un choix idéal pour les projets d'ingénierie cryogénique.
5. Quelle est la résistance aux hautes températures des brides en titane ?
Les alliages de titane (y compris TA2 et TA9) conservent des propriétés mécaniques stables à des températures élevées allant de 300 à 500 °C, certains matériaux étant capables de résister à des températures encore plus élevées pendant des durées limitées.
6. Comment les brides en titane résistent-elles à l'oxydation à haute température ?
À des températures élevées, le titane forme une couche de surface d'oxyde dense et protectrice qui isole efficacement l'oxygène et empêche toute oxydation supplémentaire du matériau.
7. Pourquoi la durée de vie des brides en titane est-elle plus longue que celle de l'acier inoxydable ?
Dans les environnements corrosifs, les brides en titane peuvent durer plus de dix fois plus longtemps que les équivalents en acier inoxydable tout en nécessitant un minimum d'entretien, ce qui se traduit par des coûts de cycle de vie totaux considérablement inférieurs.
8. Pourquoi les brides en titane sont-elles toujours économiques malgré leur coût initial élevé ?
Bien que les brides en titane aient des coûts d'achat initiaux plus élevés, leur durée de vie prolongée et leurs exigences de maintenance minimales se traduisent par des performances économiques supérieures à long terme et un coût total de possession inférieur.
9. Les brides en titane conviennent-elles aux industries pharmaceutique et alimentaire ?
Oui. Les propriétés non toxiques, biocompatibles et la grande pureté des matériaux du titane répondent aux exigences d'hygiène strictes des applications pharmaceutiques et de transformation des aliments.
10. Quelles sont les propriétés de traitement et de soudage des brides en titane ?
Les brides en titane prennent en charge diverses méthodes de soudage, notamment le soudage TIG et le soudage au plasma, produisant des soudures à haute résistance. Elles peuvent être conçues avec de multiples configurations d'interface (soudage à plat, soudage bout à bout, soudage fileté) pour répondre aux diverses exigences des systèmes de canalisations.
Nos avantages de fabrication
- Qualité stricte :Des mesures rigoureuses de contrôle de la qualité sont conformes aux normes ASME, JIS, DIN, GB, GOST, garantissant que tous les produits en titane répondent aux spécifications de l'industrie et des clients.
- Installations de production modernes :Une infrastructure de fabrication de pointe avec de multiples lignes de production de métaux en titane permet une gestion efficace des commandes en gros et des projets personnalisés.
- Logistique et emballage :Toutes les commandes sont soigneusement emballées dans des caisses ou des plateaux en bois pour éviter les dommages pendant le transport, offrant une protection et une sécurité maximales.
- Équipe expérimentée :Des années d'expertise spécialisée dans la fabrication de métaux en titane garantissent la production de produits de haute qualité adaptés aux divers besoins de l'industrie.
- Service complet :Solutions personnalisées, délais d'exécution rapides et assistance dédiée tout au long du processus d'achat.
- Services axés sur le client :Options de paiement flexibles, support technique complet et service client dédié pour une expérience d'achat transparente.
