Titane GR2 pour la fabrication pharmaceutique
-
Mettre en évidence
Armatures de coude en titane à 90 degrés
,raccords de tuyaux en titane sanitaires
,Accords pharmaceutiques en titane GR2
-
MatérielTa1, Ta2, Gr.1 BT1-00, Gr.1eli, BT1－00CB, Gr.2 BT1-0 etc, etc.
-
TailleDN15-DN 650 (NPS1 / 2-NPS 26)
-
OEM / ODMDisponible
-
Finition de surface en titanePolissage de la surface intérieure et extérieure
-
Techniquesoudage
-
TaperTitane 90 ° Sanitary Elbow
-
Lieu d'origineShaanxi, Chine
-
Nom de marqueVOTECH
-
CertificationGB/T17684—2011，ASME B 16.9
-
Numéro de modèleDN15-DN 650 (NPS1 / 2-NPS 26)
-
Détails d'emballageExporter un étui en bois standard, ou peut être personnalisé
-
Délai de livraison7-15 jours
-
Conditions de paiementMoneygram, Western Union, T / T, D / P, D / A, L / C
-
Capacité d'approvisionnement100 tas / mois
Titane GR2 pour la fabrication pharmaceutique

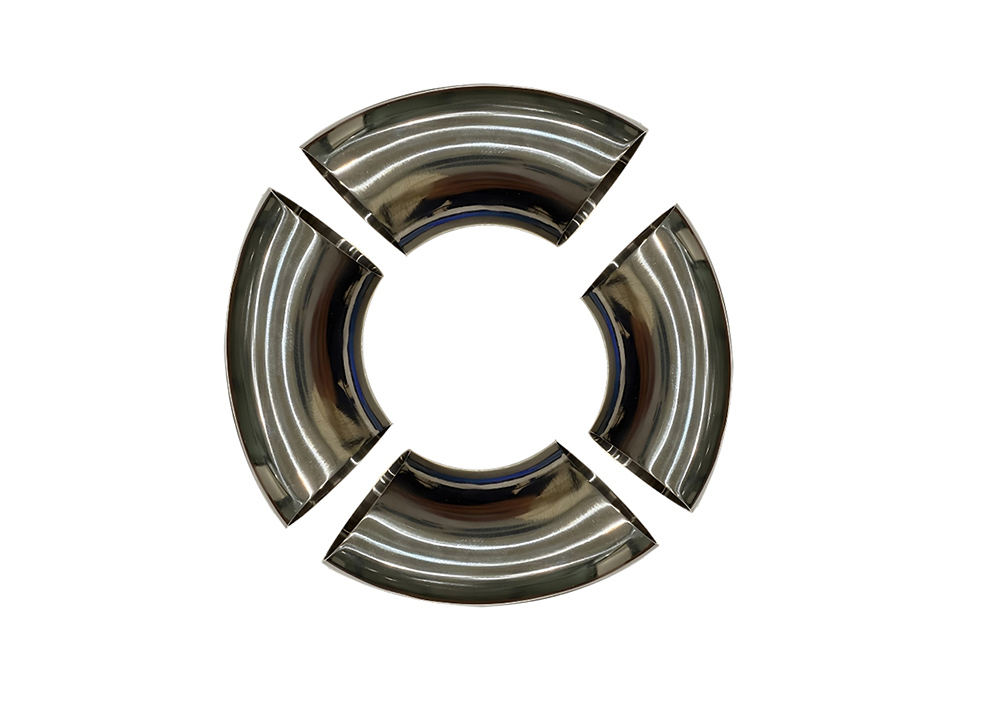

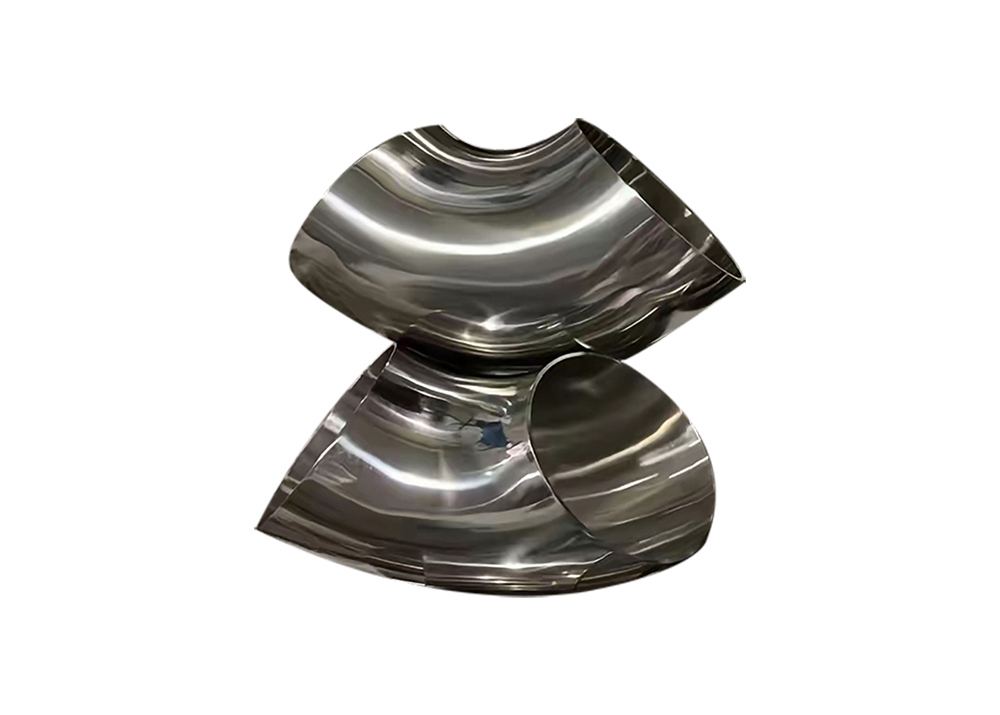

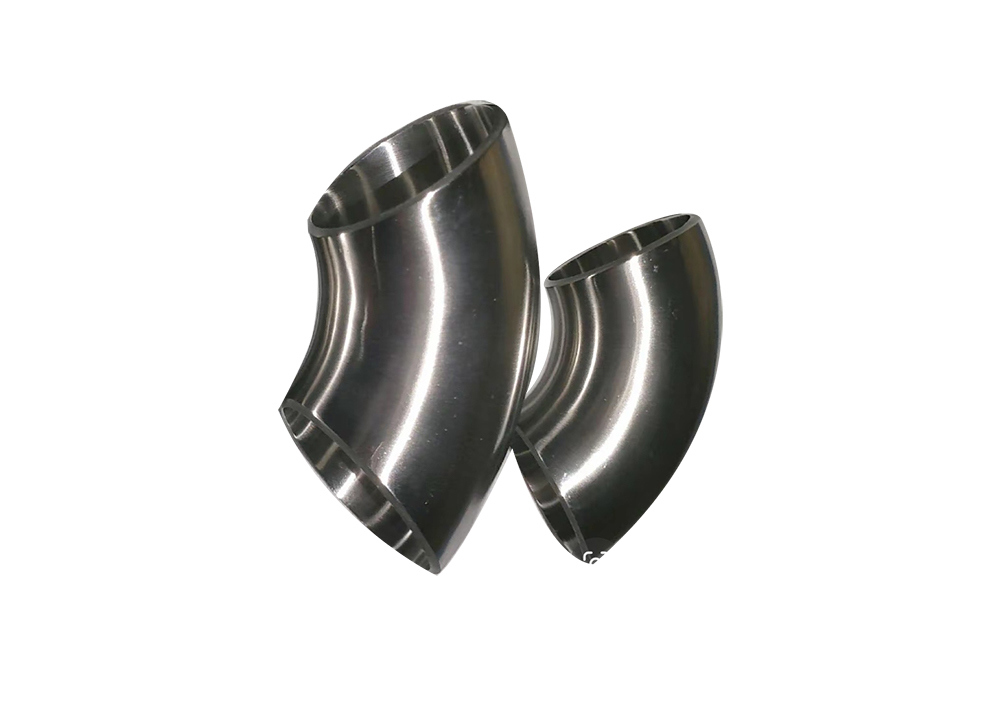

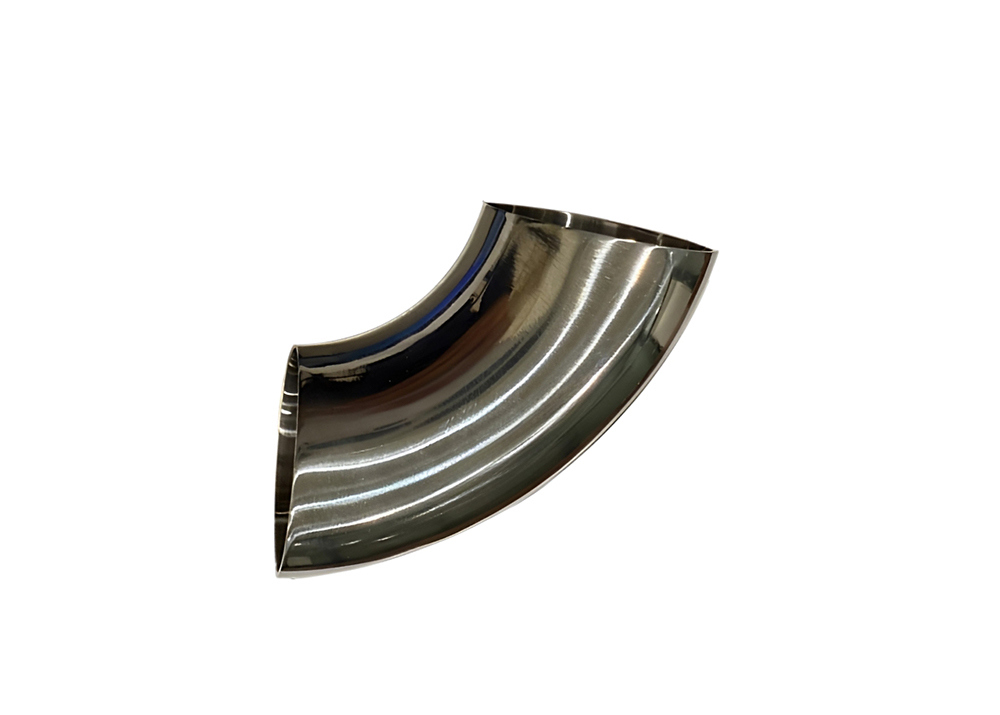

Raccords de coude sanitaires en titane à 90° pour la fabrication pharmaceutique
Le coude sanitaire en titane à 90° est un raccord de tuyauterie spécialisé conçu pour modifier la direction d'écoulement des fluides dans les systèmes de canalisation. Conçu pour les applications sanitaires exigeantes, il dessert des industries telles que les produits laitiers, l'alimentation et les boissons, la biopharmaceutique et la transformation chimique.
Ces coudes en titane garantissent la pureté des fluides grâce à une résistance exceptionnelle à la corrosion, une tolérance aux températures élevées et un rapport résistance/poids supérieur. Leur durée de vie dépasse de loin celle des alternatives en acier inoxydable, ce qui les rend idéaux pour les connexions de processus à haute salubrité dans la production pharmaceutique et alimentaire.
Disponibles en tailles allant de DN15 à DN650 (NPS1/2 à NPS 26), nos coudes sanitaires à 90° peuvent être fabriqués sur mesure selon vos spécifications. Tous les raccords sont conformes aux normes internationales, notamment ASME B16.9 et GB/T 17684-2011.
Spécifications du produit
| Norme | GB/T17684-2011, ASME B 16.9 |
|---|---|
| Matériau | TA1, TA2, Gr.1 BT1-00, Gr.1ELI, BT1-00CB, Gr.2 BT1-0 etc |
| Taille | DN15-DN650 (NPS1/2-NPS 26) |
| OEM/ODM | Disponible |
| Finition de surface | Polissage de la surface intérieure et extérieure |
| Techniques | Soudage |
| Type | Coude sanitaire en titane à 90° |
| Emballage | Caisse en bois standard d'exportation, options personnalisables disponibles |
| Application | Pharmaceutique, biotechnologie, alimentation et boissons, cosmétiques, semi-conducteurs, transformation chimique, systèmes d'échappement de véhicules |
Spécifications dimensionnelles (mm)
|
Taille nominale |
|
Centre à extrémité |
Centre à centre |
Dos à face |
|||||
|
90°Coudes |
45°Coudes |
180°retour |
|||||||
|
DN |
NPS |
D |
LR |
SR |
LR |
LR |
SR |
LR |
SR |
|
15 |
1/2 |
21.3 |
38 |
- |
16 |
76 |
- |
48 |
- |
|
20 |
3/4 |
26.7 |
38 |
- |
19 |
76 |
- |
51 |
- |
|
25 |
1 |
33.4 |
38 |
25 |
22 |
75 |
51 |
56 |
41 |
|
32 |
1 1/4 |
42.2 |
48 |
32 |
25 |
95 |
64 |
70 |
52 |
|
40 |
1 1/2 |
48.3 |
57 |
38 |
29 |
114 |
76 |
83 |
62 |
|
50 |
2 |
60.3 |
76 |
51 |
35 |
152 |
102 |
106 |
81 |
|
65 |
2 1/2 |
73.0 |
95 |
64 |
44 |
191 |
127 |
132 |
100 |
|
80 |
3 |
88.9 |
114 |
76 |
51 |
229 |
152 |
159 |
121 |
|
90 |
3 1/2 |
101.6 |
133 |
89 |
57 |
267 |
178 |
184 |
140 |
|
100 |
4 |
114.3 |
152 |
102 |
64 |
305 |
203 |
210 |
159 |
|
125 |
5 |
141.3 |
190 |
127 |
79 |
381 |
254 |
262 |
197 |
|
150 |
6 |
168.3 |
229 |
152 |
95 |
457 |
305 |
313 |
237 |
|
200 |
8 |
219.1 |
305 |
203 |
127 |
610 |
406 |
414 |
313 |
|
250 |
10 |
273 |
381 |
254 |
159 |
762 |
508 |
518 |
391 |
|
300 |
12 |
323.8 |
457 |
305 |
190 |
914 |
609 |
619 |
467 |
|
350 |
14 |
355.6 |
533 |
356 |
222 |
1067 |
711 |
711 |
533 |
|
400 |
16 |
406.4 |
610 |
406 |
254 |
1219 |
813 |
813 |
610 |
|
450 |
18 |
457.0 |
686 |
457 |
286 |
1372 |
914 |
914 |
686 |
|
500 |
20 |
508.0 |
762 |
508 |
318 |
1524 |
1016 |
1016 |
762 |
|
550 |
22 |
559.0 |
838 |
559 |
343 |
1676 |
1118 |
1118 |
838 |
Avantages techniques
1. Quelles sont les performances exceptionnelles du coude sanitaire en titane à 90° en termes de résistance à la corrosion ?
Les raccords de tuyauterie en titane présentent une résistance exceptionnelle aux milieux corrosifs, notamment l'eau de mer et les ions chlorure, surpassant de loin l'acier inoxydable et l'acier au carbone. Cela les rend particulièrement adaptés aux applications marines et industrielles chimiques.
2. Les coudes sanitaires en titane à 90° nécessitent-ils des mesures antirouille supplémentaires ?
Aucune protection supplémentaire n'est requise. Les coudes en titane peuvent être utilisés à long terme sans revêtements ni protection cathodique, ce qui élimine le risque de rouille et réduit considérablement les besoins de maintenance.
3. Où réside l'avantage de légèreté des coudes sanitaires en titane à 90° ?
Avec une résistance comparable à celle de l'acier, mais seulement 60 % de sa densité, le titane réduit considérablement le poids de l'équipement dans les applications aérospatiales et de construction navale tout en conservant une capacité de charge élevée.
4. Quelle est la résistance aux températures élevées des raccords de tuyauterie en titane ?
Les alliages de titane (TA2, TA9) conservent des propriétés mécaniques stables à 300-500°C, certains grades étant capables de résister à des températures encore plus élevées pendant de courtes durées.
5. Pourquoi les coudes sanitaires en titane à 90° sont-ils encore économiques malgré leur coût initial élevé ?
Bien que les coûts initiaux soient plus élevés, la durée de vie exceptionnelle du titane et les exigences de maintenance minimales se traduisent par une rentabilité à long terme supérieure par rapport aux autres matériaux.
6. Les raccords de tuyauterie en titane conviennent-ils aux industries pharmaceutique et alimentaire ?
Oui. La nature non toxique et biocompatible du titane et la grande pureté du matériau répondent aux exigences d'hygiène strictes des applications pharmaceutiques et de transformation des aliments.
Nos avantages de fabrication
Qualité stricte
Un contrôle de qualité rigoureux conforme aux normes ASME, JIS, DIN, GB et GOST garantit que chaque produit répond aux exigences de l'industrie.
Installations modernes
Des lignes de production avancées permettent une gestion efficace des commandes en gros et des projets personnalisés.
Emballage sécurisé
Les caisses ou plateaux en bois offrent une protection maximale pendant le transport.
Équipe d'experts
Des années de connaissances spécialisées dans la fabrication du titane garantissent des produits de qualité supérieure.
Service complet
Solutions personnalisées, délais d'exécution rapides et assistance dédiée tout au long de votre processus d'achat.
Orientation client
Options de paiement flexibles, support technique et service client réactif.
