ASME B 16.9 raccords de tuyauterie Titane Coude sanitaire à 90 degrés pour système d'échappement de véhicule
-
Mettre en évidence
ASME B16.9 raccords pour tuyaux en titane
,Coude sanitaire en titane 90 degrés
,raccords de tuyauterie du système d'échappement du véhicule
-
MatérielTa1, Ta2, Gr.1 BT1-00, Gr.1eli, BT1－00CB, Gr.2 BT1-0 etc, etc.
-
TailleDN15-DN 650 (NPS1 / 2-NPS 26)
-
OEM / ODMDisponible
-
Finition de surface en titanePolissage de la surface intérieure et extérieure
-
Techniquesoudage
-
TaperTitane 90 ° Sanitary Elbow
-
Lieu d'origineShaanxi, Chine
-
Nom de marqueVOTECH
-
CertificationGB/T17684—2011，ASME B 16.9
-
Numéro de modèleDN15-DN 650 (NPS1 / 2-NPS 26)
-
Détails d'emballageExporter un étui en bois standard, ou peut être personnalisé
-
Délai de livraison7-15 jours
-
Conditions de paiementMoneygram, Western Union, T / T, D / P, D / A, L / C
-
Capacité d'approvisionnement100 tas / mois
ASME B 16.9 raccords de tuyauterie Titane Coude sanitaire à 90 degrés pour système d'échappement de véhicule
Raccord de tuyauterie ASME B 16.9 en titane, coude sanitaire à 90 degrés pour système d'échappement de véhicule

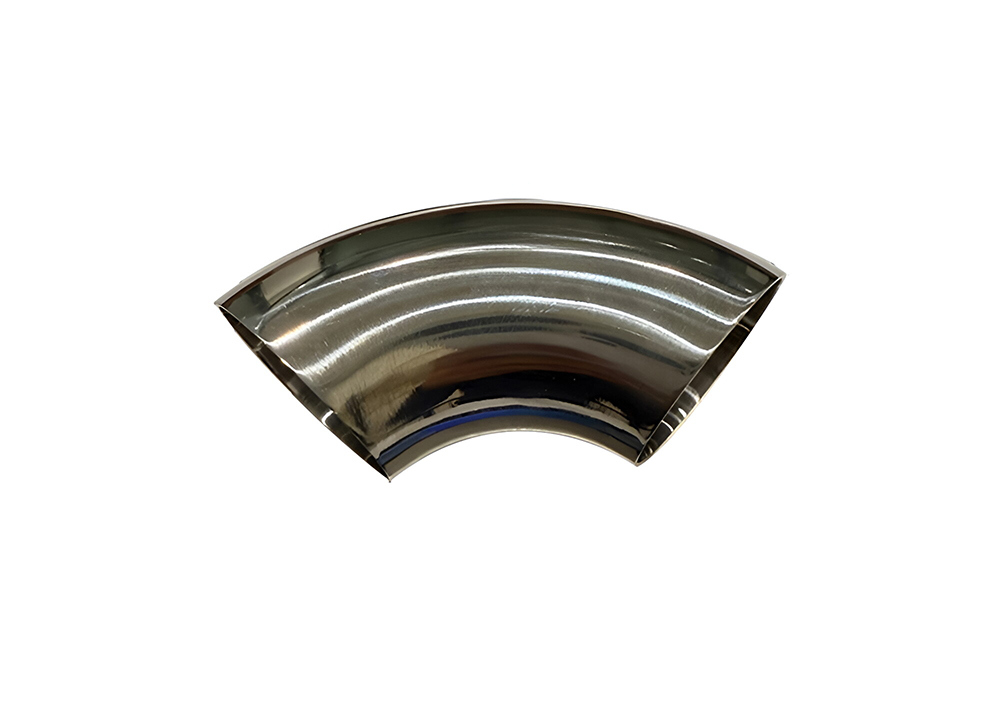

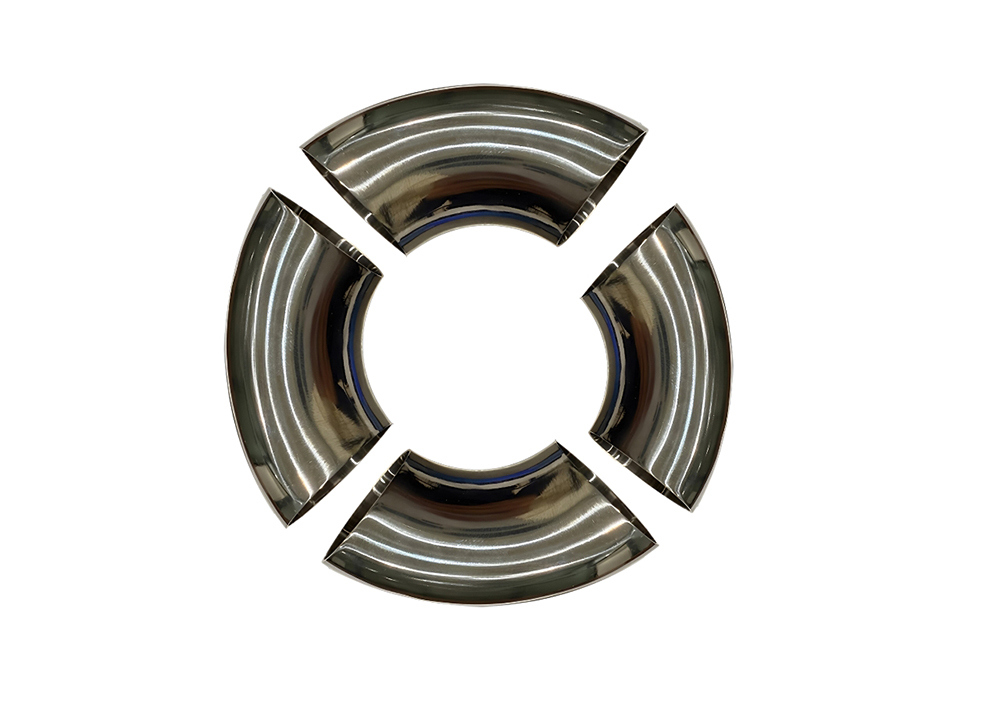

Le coude sanitaire à 90° en titane est un raccord de tuyauterie spécialisé conçu pour modifier la direction du flux de fluide dans les systèmes de canalisation. Conçu pour les applications sanitaires exigeantes, il est largement utilisé dans diverses industries, notamment les produits laitiers, l'alimentation et les boissons, la bière, la biopharmaceutique et les produits chimiques quotidiens.
Ce coude en titane sanitaire à 90° garantit la pureté du fluide grâce à une résistance exceptionnelle à la corrosion, une tolérance aux températures élevées, une résistance supérieure et des propriétés de légèreté. Avec une durée de vie dépassant de loin les alternatives en acier inoxydable, il est le choix idéal pour les connexions de processus à haute hygiène dans les industries alimentaires et pharmaceutiques.
Disponibles dans des spécifications allant de DN15 à DN650, nos raccords de coude sanitaire à 90° en titane peuvent également être fabriqués sur mesure pour répondre à des exigences ou des dessins spécifiques. Tous les produits sont strictement fabriqués conformément aux normes internationales, notamment ASME B16.9 et GB/T 17684-2011.
Spécifications du produit
| Norme | GB/T17684--2011, ASME B 16.9 |
|---|---|
| Matériau | TA1, TA2, Gr.1 BT1-00, Gr.1ELI, BT1－00CB, Gr.2 BT1-0 etc |
| Taille | DN15-DN 650 (NPS1/2-NPS 26) |
| OEM/ODM | Disponible |
| Finition de surface en titane | Polissage de la surface intérieure et extérieure |
| Techniques | Soudage |
| Type | Coude sanitaire à 90° en titane |
| Emballage | Caisse en bois standard d'exportation, ou peut être personnalisé |
| Application | Industrie pharmaceutique, biotechnologie et biopharmacie, industrie agroalimentaire, industrie cosmétique, industrie des semi-conducteurs et de l'électronique, produits chimiques et produits chimiques de spécialité, système d'échappement de véhicule |
Spécifications dimensionnelles (mm)
|
Taille nominale |
|
Centre à extrémité |
Centre à centre |
Dos à face |
|||||
|
90°Coudes |
45°Coudes |
180°retour |
|||||||
|
DN |
NPS |
D |
LR |
SR |
LR |
LR |
SR |
LR |
SR |
|
15 |
1/2 |
21.3 |
38 |
- |
16 |
76 |
- |
48 |
- |
|
20 |
3/4 |
26.7 |
38 |
- |
19 |
76 |
- |
51 |
- |
|
25 |
1 |
33.4 |
38 |
25 |
22 |
75 |
51 |
56 |
41 |
|
32 |
1 1/4 |
42.2 |
48 |
32 |
25 |
95 |
64 |
70 |
52 |
|
40 |
1 1/2 |
48.3 |
57 |
38 |
29 |
114 |
76 |
83 |
62 |
|
50 |
2 |
60.3 |
76 |
51 |
35 |
152 |
102 |
106 |
81 |
|
65 |
2 1/2 |
73.0 |
95 |
64 |
44 |
191 |
127 |
132 |
100 |
|
80 |
3 |
88.9 |
114 |
76 |
51 |
229 |
152 |
159 |
121 |
|
90 |
3 1/2 |
101.6 |
133 |
89 |
57 |
267 |
178 |
184 |
140 |
|
100 |
4 |
114.3 |
152 |
102 |
64 |
305 |
203 |
210 |
159 |
|
125 |
5 |
141.3 |
190 |
127 |
79 |
381 |
254 |
262 |
197 |
|
150 |
6 |
168.3 |
229 |
152 |
95 |
457 |
305 |
313 |
237 |
|
200 |
8 |
219.1 |
305 |
203 |
127 |
610 |
406 |
414 |
313 |
|
250 |
10 |
273 |
381 |
254 |
159 |
762 |
508 |
518 |
391 |
|
300 |
12 |
323.8 |
457 |
305 |
190 |
914 |
609 |
619 |
467 |
|
350 |
14 |
355.6 |
533 |
356 |
222 |
1067 |
711 |
711 |
533 |
|
400 |
16 |
406.4 |
610 |
406 |
254 |
1219 |
813 |
813 |
610 |
|
450 |
18 |
457.0 |
686 |
457 |
286 |
1372 |
914 |
914 |
686 |
|
500 |
20 |
508.0 |
762 |
508 |
318 |
1524 |
1016 |
1016 |
762 |
|
550 |
22 |
559.0 |
838 |
559 |
343 |
1676 |
1118 |
1118 |
838 |
Foire aux questions
Quelles sont les performances exceptionnelles du coude sanitaire à 90° en titane en termes de résistance à la corrosion ?
Les raccords de tuyauterie en titane présentent une résistance exceptionnelle aux milieux corrosifs, notamment l'eau de mer et les ions chlorure. Leur résistance à la corrosion dépasse de loin celle de l'acier inoxydable et de l'acier au carbone, ce qui les rend particulièrement adaptés aux environnements difficiles tels que les industries marine et chimique.
Les coudes sanitaires à 90° en titane nécessitent-ils des mesures antirouille supplémentaires ?
Aucune mesure supplémentaire n'est requise. Les coudes sanitaires à 90° en titane peuvent être utilisés à long terme sans revêtement ni protection cathodique, ce qui élimine le risque de rouille et réduit considérablement les besoins de maintenance.

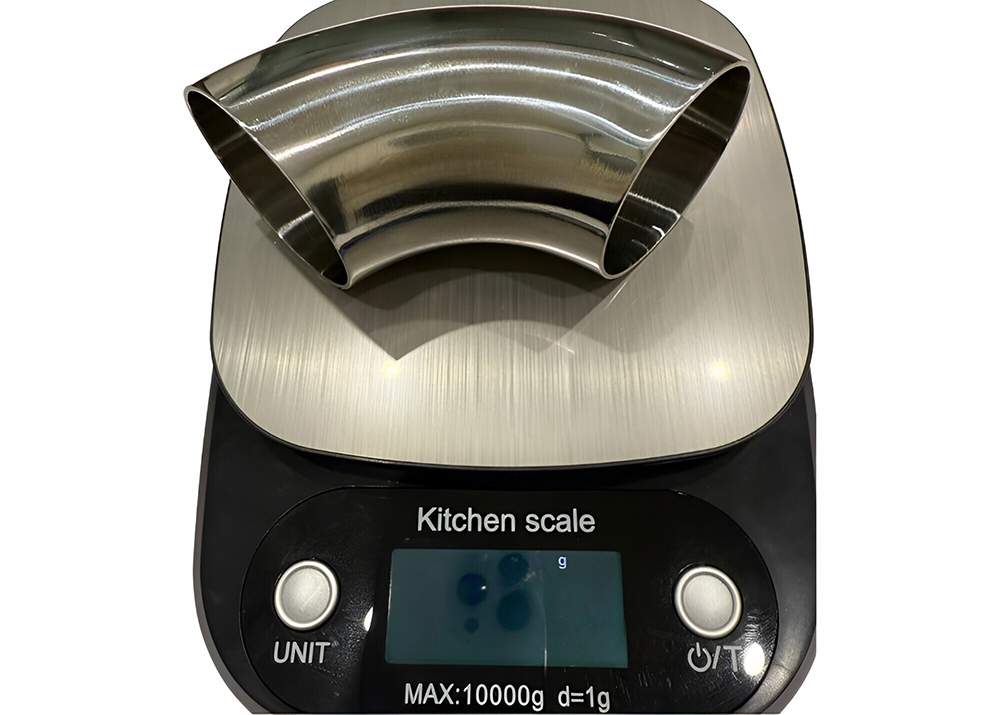

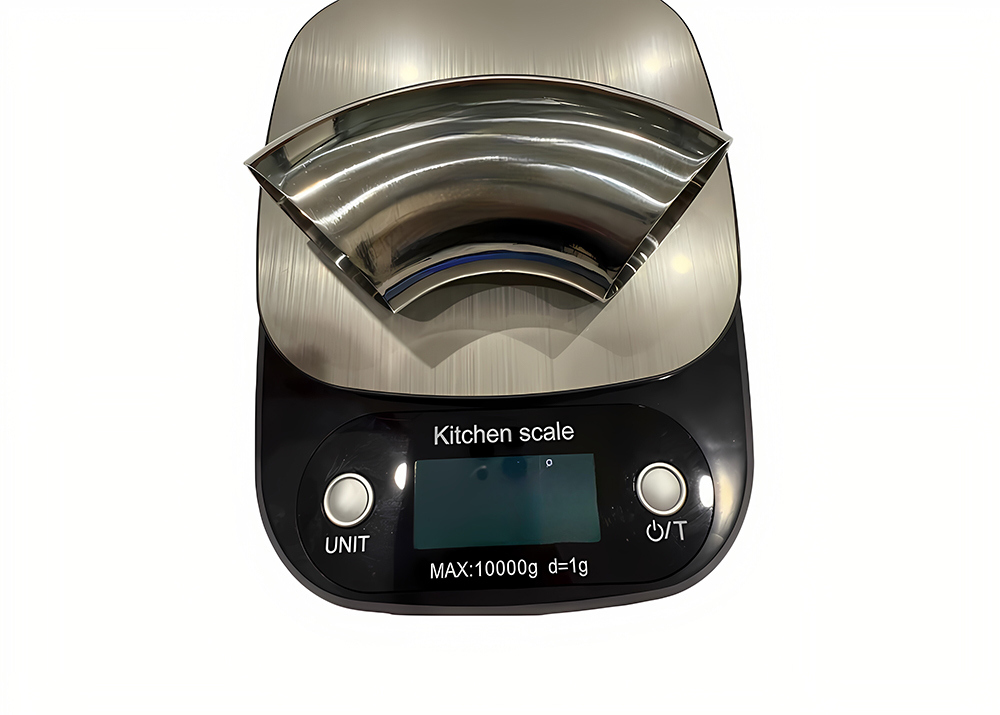

Où réside l'avantage de légèreté des coudes sanitaires à 90° en titane ?
Le titane offre une résistance comparable à celle de l'acier, mais avec seulement 60 % de la densité de l'acier. Cela permet une réduction de poids importante dans les équipements pour les applications aérospatiales et de construction navale, tout en maintenant une capacité de charge élevée.
Quelle est la résistance aux températures élevées des raccords de tuyauterie en titane ?
Les alliages de titane (tels que TA2 et TA9) conservent des propriétés mécaniques stables à 300-500℃, certains matériaux étant capables de résister à des températures encore plus élevées pendant de courtes durées.
Pourquoi les coudes sanitaires à 90 degrés en titane sont-ils toujours économiques malgré leur coût initial élevé ?
Bien que le coût d'achat initial soit plus élevé, les raccords de tuyauterie en titane offrent une durée de vie extrêmement longue avec des exigences de maintenance minimales, ce qui se traduit par une rentabilité supérieure à long terme.
Les raccords de tuyauterie en titane conviennent-ils aux industries pharmaceutique et alimentaire ?
Absolument. La nature non toxique et biocompatible du titane et sa grande pureté des matériaux répondent aux exigences d'hygiène strictes des applications pharmaceutiques et de transformation des aliments.
Nos avantages
- Qualité stricte :Des mesures rigoureuses de contrôle de la qualité conformes aux normes ASME, JIS, DIN, GB, GOST garantissent que tous les produits en titane répondent aux exigences de l'industrie et des clients.
- Installations de production modernes :Une usine de pointe avec de multiples lignes de production de métaux en titane permet le traitement des commandes en gros et les projets personnalisés.
- Logistique et emballage :Chaque commande est soigneusement emballée dans des cabines ou des plateaux en bois pour éviter les dommages pendant le transport, assurant une protection maximale.
- Équipe expérimentée :Des années de connaissances professionnelles dans la fabrication de métaux en titane permettent la production de produits de haute qualité pour diverses industries.
- Service complet :Solutions personnalisées, délais d'exécution rapides et assistance dédiée tout au long du processus d'achat.
- Services axés sur le client :Options de paiement flexibles, support technique complet et service client dédié pour une expérience d'achat transparente.
