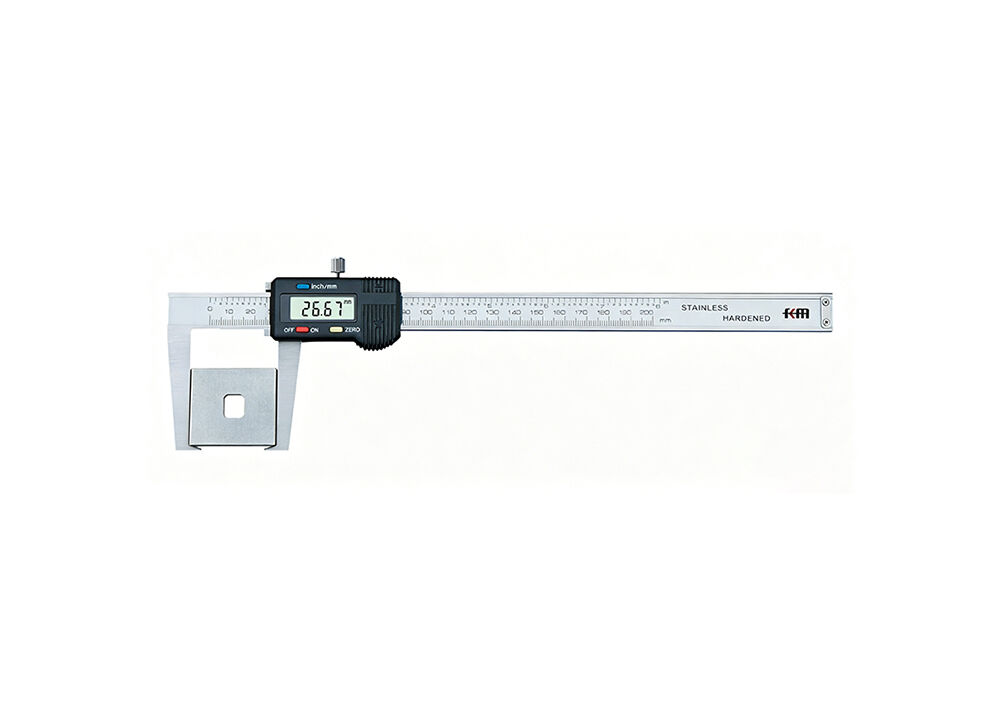

Pied plat 0-500mm/0-20" Pied à coulisse pour rainure externe pour mesure de rainure d'épaulement et de circlip
-
Mettre en évidence
Pied à coulisse à tête plate pour rainure externe
,Pied à coulisse pour rainure d'épaulement 0-500mm
,Pied à coulisse pour mesure de circlip
-
GarantieUn an
-
TaperÉtriers spéciaux
-
MatérielAcier inoxydable
-
mesuresMétrique / pouce
-
Gamme0-500mm/0-20"
-
EnclumeEnclume plate
-
Objet de mesureMesure des dimensions externes étroites
-
FonctionnalitéÉcran LCD pour une lecture facile
-
ApplicationMesurer un extérieur étroit, profond et minuscule
-
Méthode de mesureAutomatique
-
PersonnaliséDisponible
-
EmballerBoîte ABS
-
Lieu d'origineShaanxi, Chine
-
Nom de marqueKM
-
CertificationISO DIN GB RoHS
-
Numéro de modèleKM-DOGF-500-1
-
Détails d'emballageBoîte ABS 50*25*10 cm/pièce 3,00 kg/pièce
-
Délai de livraisonDans les 15 jours
-
Conditions de paiementT/T, L/C, D/P, D/A, PayPal, etc.
-
Capacité d'approvisionnement50000pièces/mois
Pied plat 0-500mm/0-20" Pied à coulisse pour rainure externe pour mesure de rainure d'épaulement et de circlip
Pied plat 0-500mm/0-20" Pied à coulisse pour rainures externes pour la mesure de rainures étagées et d'anneaux de retenue
Description:

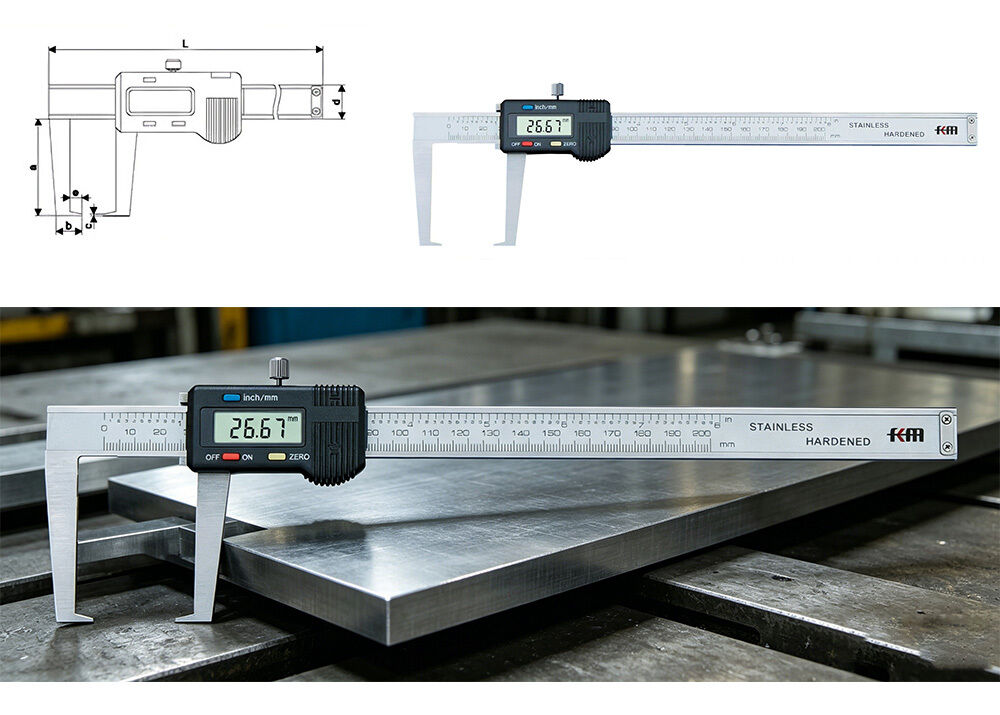

Le pied à coulisse pour rainures externes à tête plate est professionnellement utilisé pour la mesure précise du diamètre de rainure externe, de la largeur de rainure externe, de la profondeur de renfoncement externe, de la taille de rainure d'arbre, de la distance de marche externe et de l'épaisseur de paroi externe de diverses pièces usinées.
Le pied à coulisse numérique pour rainures externes à pointe plate est doté d'un écran LCD haute résolution avec 0,01 mm / 0,0005”, le pied à coulisse prend en charge des fonctions pratiques essentielles, notamment ABS, pre+, pre-, conversion d'unité mm/pouce, réinitialisation à zéro et arrêt automatique.
Le jauge de rainure de diamètre extérieur numérique à pointe plate résout les difficultés de mesure des rainures externes étroites et des petits espaces externes que les pieds à coulisse ordinaires ne parviennent pas à détecter, fournissant des données dimensionnelles précises pour les pièces mécaniques de précision, les pièces d'arbre et les composants rainurés.
Détail rapide:
1. Mesurer les dimensions des rainures externes et l'épaisseur de la paroi de la cavité de la pièce
2.Boutons de fonction MARCHE/ARRÊT, mm/pouce, réglage à zéro.

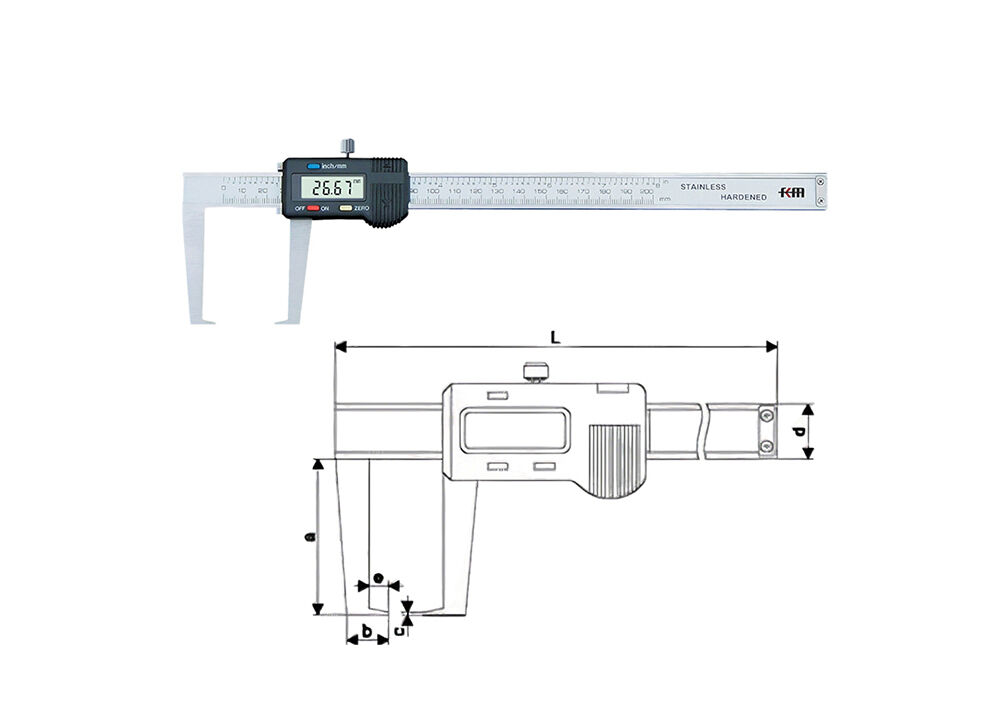

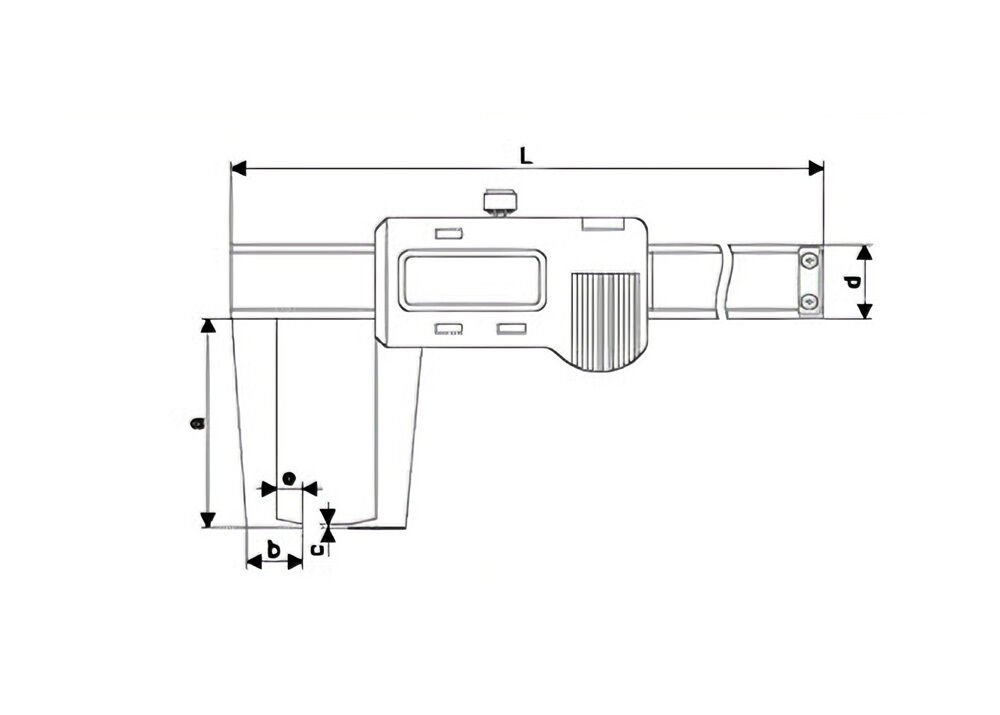

Spécification:
|
N° de commande |
Plage |
Résolution |
Précision |
L |
a |
b |
c |
d |
e |
|
KM-DOGF-150 |
0-150mm/0-6'' |
0.01mm/0.0005'' |
±0.03mm |
250 |
40 |
15 |
1 |
16 |
|
|
KM-DOGF-150-1 |
0-150mm/0-6'' |
0.01mm/0.0005'' |
±0.04mm |
250 |
70 |
20 |
2 |
16 |
7 |
|
KM-DOGF-150-2 |
0-150mm/0-6'' |
0.01mm/0.0005'' |
±0.05mm |
290 |
100 |
30 |
2 |
20 |
10 |
|
KM-DOGF-200 |
0-200mm/0-8'' |
0.01mm/0.0005'' |
±0.04mm |
300 |
50 |
19 |
1 |
16 |
7 |
|
KM-DOGF-200-1 |
0-200mm/0-8'' |
0.01mm/0.0005'' |
±0.04mm |
300 |
80 |
23 |
1.5 |
16 |
9 |
|
KM-DOGF-200-2 |
0-200mm/0-8'' |
0.01mm/0.0005'' |
±0.05mm |
340 |
110 |
34 |
2 |
20 |
12 |
|
KM-DOGF-300 |
0-300mm/0-12'' |
0.01mm/0.0005'' |
±0.04mm |
410 |
60 |
21 |
1.5 |
17 |
8 |
|
KM-DOGF-300-1 |
0-300mm/0-12'' |
0.01mm/0.0005'' |
±0.05mm |
440 |
100 |
30 |
2 |
20 |
10 |
|
KM-DOGF-300-2 |
0-300mm/0-12'' |
0.01mm/0.0005'' |
±0.05mm |
480 |
150 |
32 |
2 |
24 |
12 |
|
KM-DOGF-500 |
0-500mm/0-20'' |
0.01mm/0.0005'' |
±0.06mm |
680 |
100 |
34 |
2 |
24 |
12 |
|
KM-DOGF-500-1 |
0-500mm/0-20'' |
0.01mm/0.0005'' |
±0.07mm |
680 |
150 |
36 |
2 |
24 |
12 |
|
KM-DOGF-500-2 |
0-500mm/0-20'' |
0.01mm/0.0005'' |
±0.08mm |
680 |
200 |
36 |
2 |
24 |
12 |
Applications:

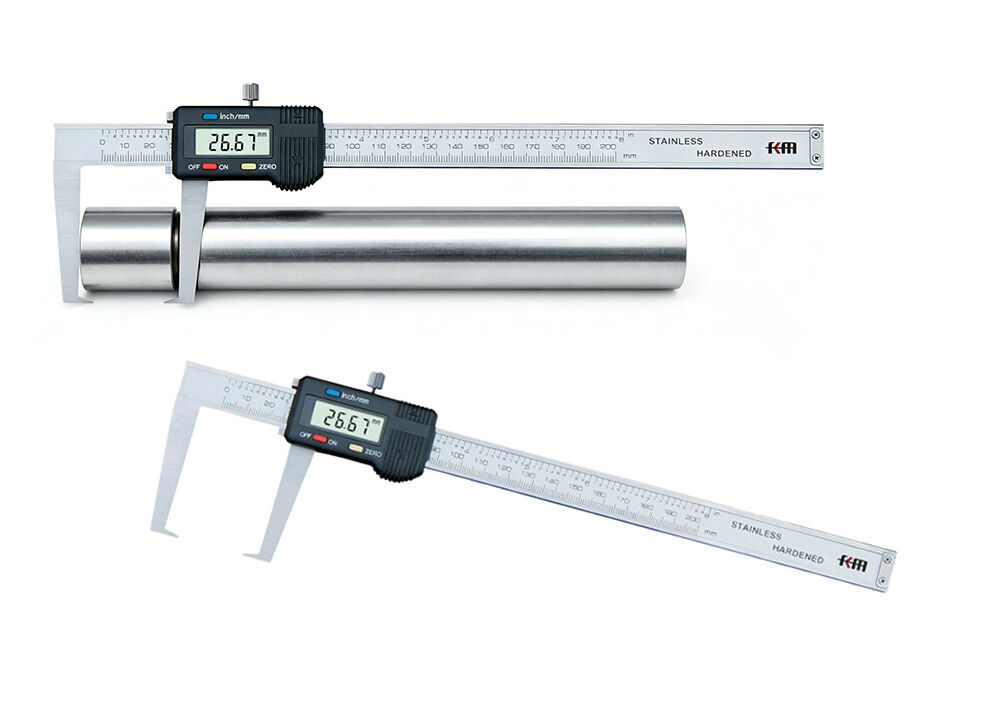

Mesure de rainures externes étroites, profondes et minuscules, de petits espaces et de fentes fines sur l'arbre et la surface extérieure.
FAQ:
Q1: Cet outil de mesure convient-il à l'inspection de masse quotidienne en atelier ?
Q2: Ce pied à coulisse mesure-t-il les rainures internes ou seulement les rainures externes ?
