Équipement d'atelier Équerres de centrage de précision pour le traitement de conception, le serrage et la vérification du faux-rond

Utilisation en salle d'outils Blocs V Blocs Vie de précision pour le traitement de la conception Travaux de fixation et de vérification des écoulements

Définition:

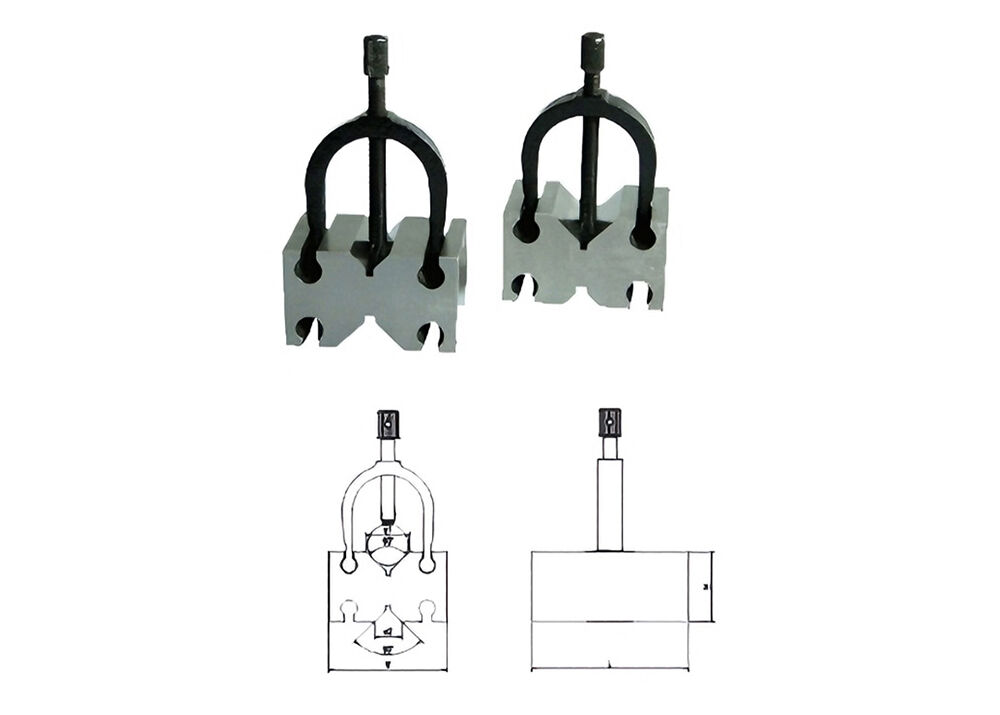

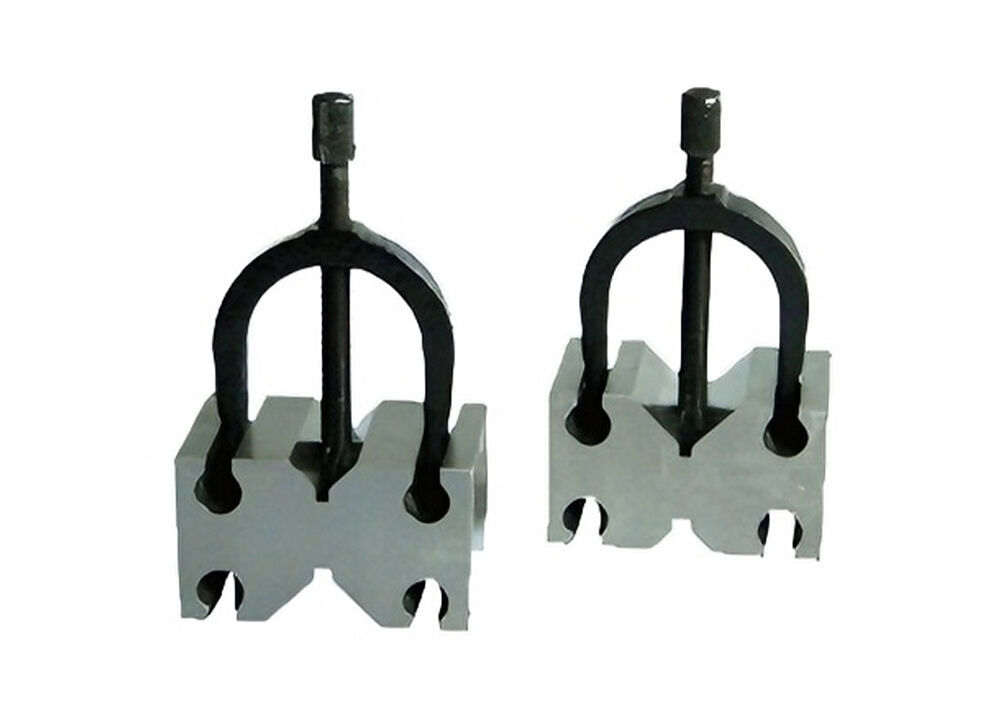

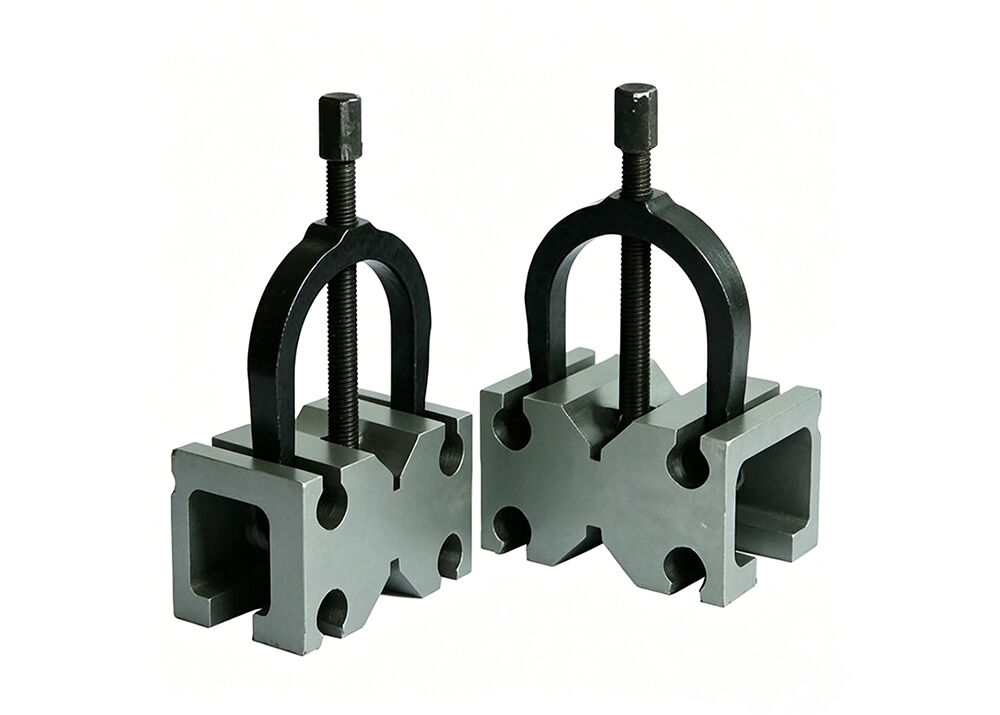

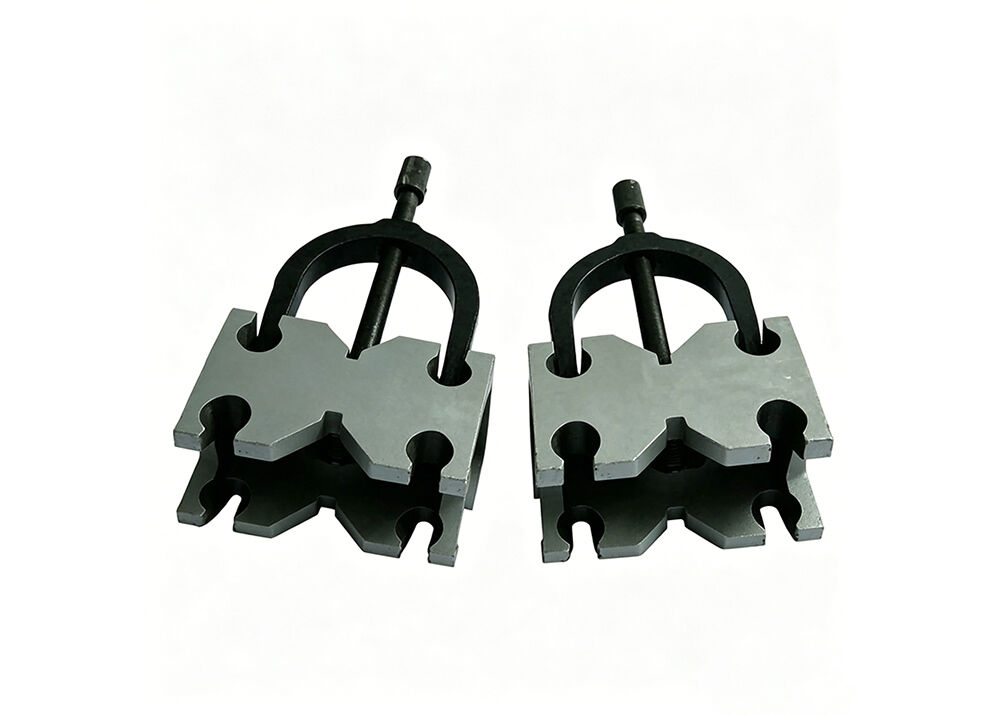

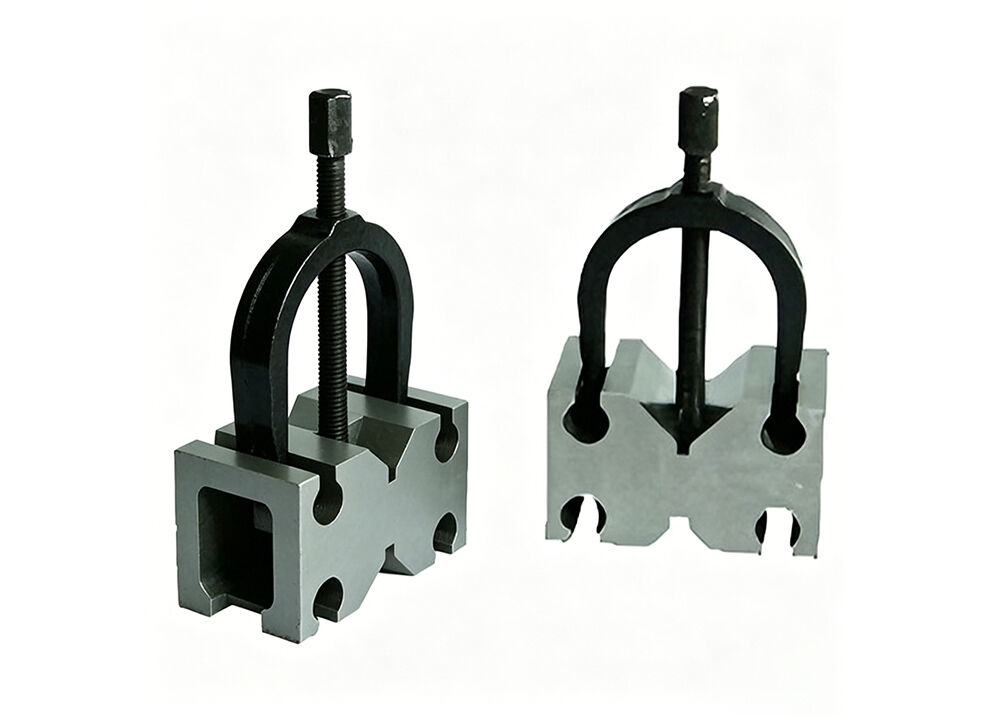

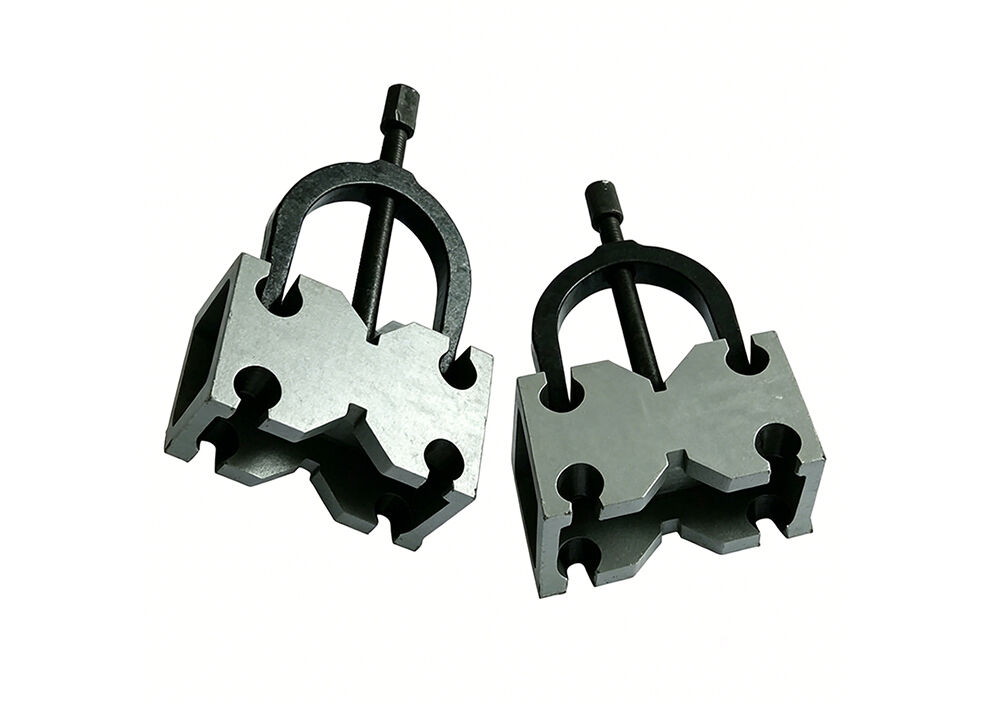

Les blocs en V sont des appareils professionnels de maintien du travail qui permettent aux opérateurs de localiser et de serrer en toute sécurité les pièces de travail pour les opérations d'usinage et d'inspection.les faces latérales et les surfaces de contact en V sont entièrement moulées de précision, offrant des plans de référence stables, fiables et répétables pour garantir des résultats d'usinage et de mesure cohérents.

Pour maintenir une précision à long terme, les blocs en V nécessitent une inspection périodique.

Les pièces de travail reposent uniformément sur les deux faces du profil en V,qui répartit uniformément la pression de serrageCette répartition uniforme de la force maintient la pièce en position fixe pour le fraisage, le broyage, le marquage de l'aménagement et les essais de débit.

Chaque bloc en V de paire assortie est fabriqué en acier de qualité supérieure, durci à HRC 55?? 62 pour une résistance à l'usure supérieure.Nos V-blocs de spécification métrique et pouce atteignent une haute précision jusqu'à 0.005 mm (0.0002 pouces).

Détail rapide:

1. Utilisé pour les travaux de mise en page, d'usinage et d'inspection.

2Fabriqué en acier de haute qualité et dureté HRC55-62.

3. 90° V-Angles.

Les spécifications:

Produits les plus importants:

1Surfaces de référence au sol de précision

La base, les faces latérales et les surfaces de contact en V sont entièrement usinées avec précision, fournissant une référence stable et répétable

les plans pour la mise en page,tâches d'usinage et d'inspection.

2.Conception optimisée de la pince en V

Les faces de contact à double V standard de 90° répartissent uniformément la force de serrage, sécurisant fermement les barres rondes, les arbres et les tubes

pièces de travailen position fixe pendant l'essai et le traitement.

3. Haute dureté et longue durée de vie

Construit en acier haut de gamme et traité thermiquement à HRC 55 ‰ 62, offrant une résistance à l'usure exceptionnelle pour

lourdes à long termeutilisation dans l'atelier.

4. Fournit en paires assorties avec pinces

L'ensemble complet comprend des blocs en V appariés et des supports de serrage assortis.

couvertureune large gamme de tailles de pièces.

5.Une large application pour la métrologie de précision

Parfait appareil de maintien du travail pour les essais de débit de l'arbre, l'inspection des tubes de pétrole, le marquage de l'aménagement, le broyage, le fraisage et

contrôle de la qualité dans les laboratoires de machines et de métrologie.

Applications:
