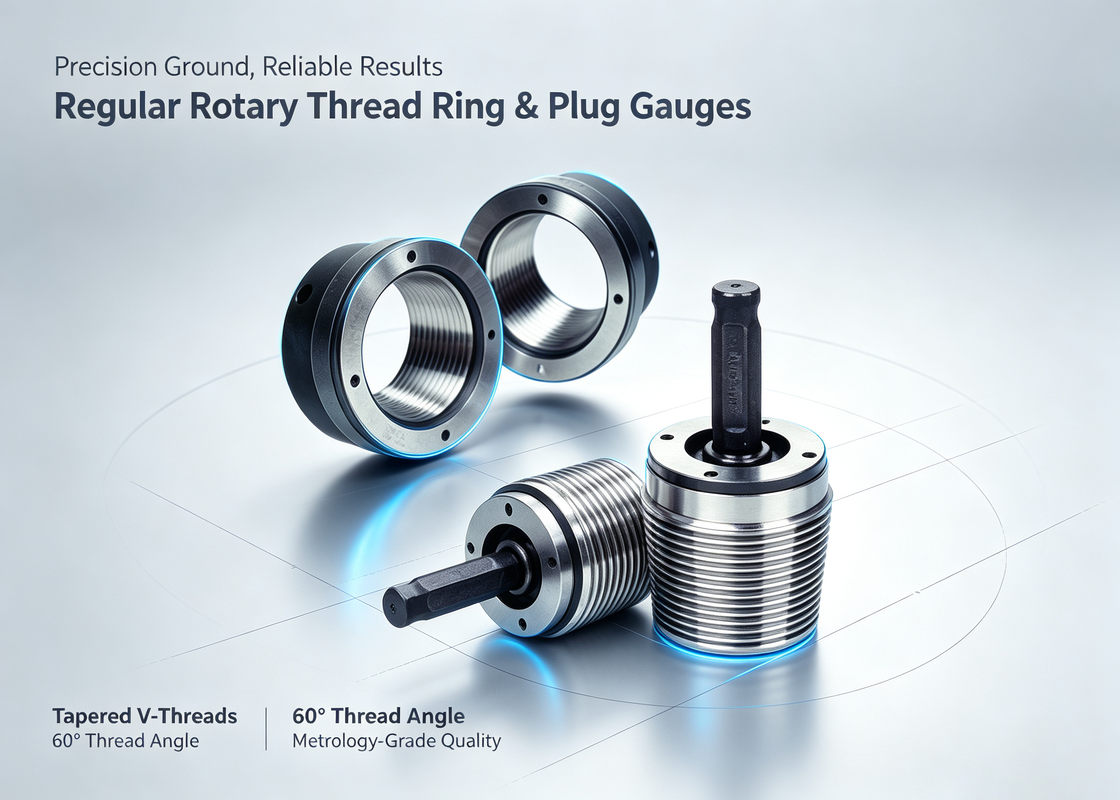

Jauge de filetage rotatif régulier API Spec 7 2 8 5/8 REG | Jauge annulaire et étalon pour raccords à épaulement rotatif
Description :
La jauge annulaire et étalon pour filetage rotatif régulier API Spec 7-2 8 5/8 REG est un joint à filetage conique traditionnel conçu pour les outils de forage pétrolier et gazier, y compris les tiges de forage, les tiges de forage et les adaptateurs croisés. Les raccords REG présentent des filetages coniques en V avec un angle de filetage de 60°. Plusieurs tailles sont disponibles, de 1 REG à 8 5/8 REG.
Les joints REG ont été largement adoptés pour les trains de forage dans l'industrie pétrolière au début. Actuellement, les REG se retrouvent principalement sur les équipements de forage hérités, de génération plus ancienne, et sont utilisés pour les travaux de réparation et de révision.
Les jauges de filetage rotatif régulier (jauges annulaires et étalons) sont des instruments de mesure fabriqués selon la norme API Spec 7-2.

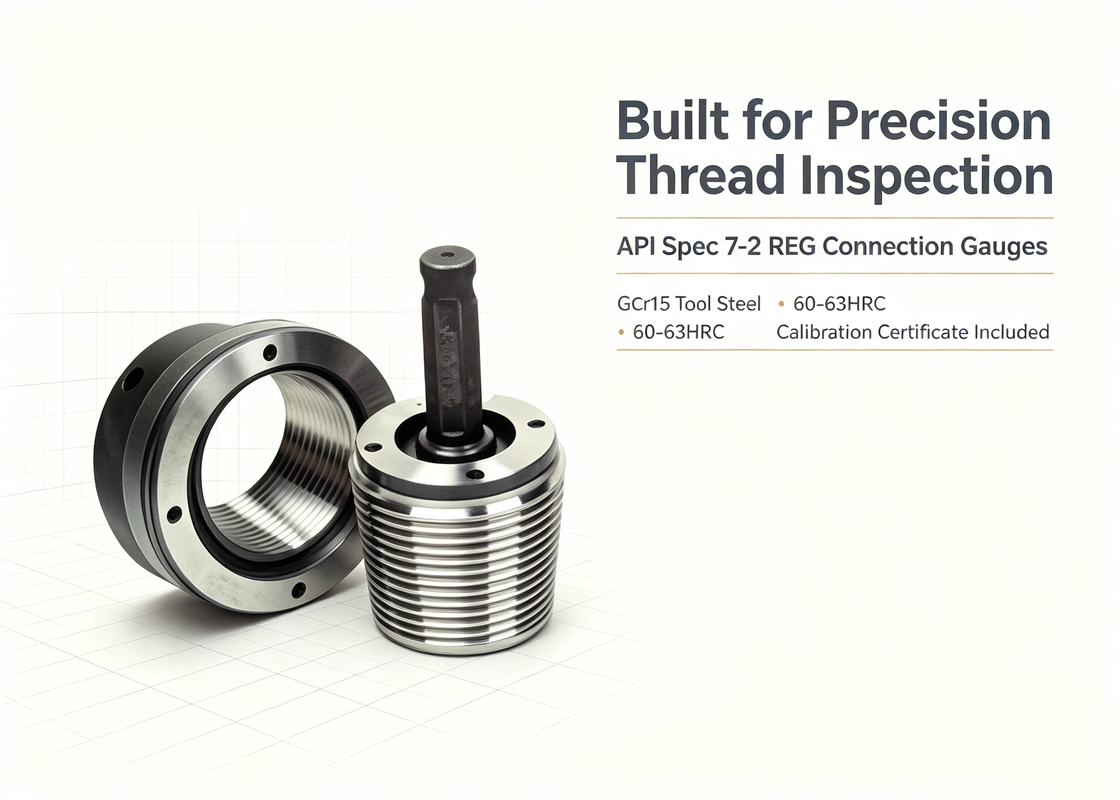

Fabriqué en acier à outils GCr15 avec une dureté atteignant 60-63HRC, offrant une haute résistance à l'usure, une précision dimensionnelle stable et une longue durée de vie. Chaque jauge est entièrement inspectée et fournie avec un certificat de calibration officiel avant expédition.

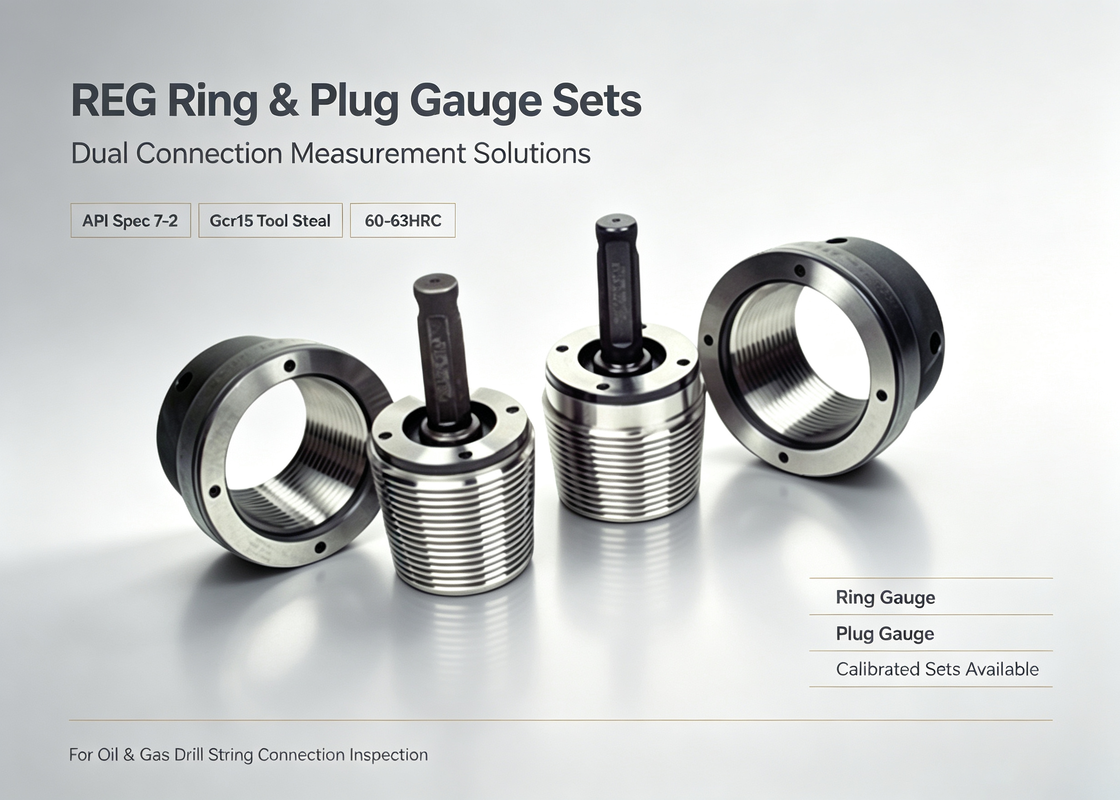

Variantes disponibles : Jauge de travail ou Jauge maître ; Jauge annulaire, Jauge étalon ou jeu complet de jauges annulaires et étalons.
Certaines tailles de filetage correspondantes sont interchangeables avec les raccords de train de forage IF hérités.
Détail rapide :
1. Norme : API Spec 7-2
2. Matériau : GCr15
3. Dureté : 60-63HRC
4. Livré avec certificat de calibration.
Lors de votre commande, veuillez préciser les informations suivantes :
1. Type et tailles des raccords
2. Jauge maître ou jauge de travail
3. Annulaire ou étalon ou jeu
Spécification :
Jauge de style régulier
| Taille | Forme du filetage inspecté | Pas par 25,4 mm | Conicité | Forme de l'angle | Diamètre de pas de base |
| 1 REG | V-0.055 | 4.233(6) | 1:8 | 60° | 29.312 |
| 1 1/2 REG | V-0.055 | 4.233(6) | 1:8 | 39.141 | |
| 2 3/8 REG | V-0.040 | 5.080(5) | 1:4 | 60.080 | |
| 2 7/8 REG | V-0.040 | 5.080(5) | 1:4 | 69.605 | |
| 3 1/2 REG | V-0.040 | 5.080(5) | 1:4 | 82.293 | |
| 4 1/2 REG | V-0.040 | 5.080(5) | 1:4 | 110.868 | |
| 5 1/2 REG | V-0.050 | 6.350(4) | 1:4 | 132.944 | |
| 6 5/8 REG | V-0.050 | 6.350(4) | 1:6 | 146.248 | |
| 7 5/8 REG | V-0.050 | 6.350(4) | 1:4 | 170.549 | |
| 8 5/8 REG | V-0.050 | 6.350(4) | 1:4 | 194.731 |
Emballage et expédition :
![]()
Profil de l'entreprise :
![]()
Précautions :
1. Il est interdit de toucher la surface de travail de la jauge avec les mains, afin d'éviter la rouille.
2. Inspectez régulièrement pour vérifier s'il y a des dommages, de la rouille ou une déformation. Si vous constatez que la jauge commence à rouiller,
vous devez la mettre dans de l'essence et la laisser tremper pendant un certain temps, puis la retirer, l'essuyer soigneusement et appliquer de l'huile antirouille.
3. Ne pas faire reposer les surfaces de travail des deux jauges l'une contre l'autre, sinon les deux surfaces de travail
colleront l'une à l'autre, et la jauge sera inutilement endommagée lors de la séparation par une force extérieure.
4. Après utilisation des jauges filetées, elles doivent être essuyées et stockées dans un endroit sec.
Applications :
Les jauges maîtres rotatives régulières sont principalement utilisées dans l'industrie pétrolière et gazière.
FAQ :
Q1 : Quelle est l'application actuelle des raccords REG dans l'industrie ?
R : Les joints REG étaient largement utilisés pour les trains de forage dans l'industrie pétrolière au début. Actuellement, on les trouve principalement sur les équipements de forage hérités, de génération plus ancienne, et ils sont appliqués pour les travaux de réparation et de révision.
Q2 : À quelle norme sont conformes les jauges de filetage rotatif REG ?
R : Toutes les jauges de filetage rotatif régulier (jauges annulaires et étalons) sont fabriquées conformément à la norme API Spec 7-2.
Q3 : Pourquoi ne faut-il pas toucher la surface de travail de la jauge à la main ?
R : La sueur des mains, l'humidité et la graisse peuvent provoquer de la rouille sur la surface de travail de précision, endommager la précision du filetage et raccourcir la durée de vie.
